Entwodiksyon pwodwi
Kalite mwen elastik sistèm Fastener ray gen yon kalite zepòl epi li seapwopriye pou 50, 60 kg / m ray asye. Fastener yo se klip elastik ki gen fòm ω-, li rele tou ω Fastener. Ajiste kalib tras la ak kouvèti kalib epi gen yon sèten kapasite ajisteman wotè.
Fòch elastik Kalite I an konpoze de klip elastik (eksepte klip elastik B-kalite ki itilize nan 14yèm kalib kalib jwenti a, rès yo sèvi ak klip elastik kalite A-), detèktè kalib, chèz pou kenbe, anba-plak ansman twal gaz, nwa, rondelles plat, ak Spikes espiral. Li ka gen ladan tou kousinen pou leve anba-ray yo. Dyagram koneksyon an nan Fastener la montre jan sa a:
![rail clip\](/uploads/39962/products/2026012616160621b7f.jpg?size=339x0 "rail clip\")
Kalite I Rail Fastener ki gen ladan pati anba tren yo
| Non | Materyèl | Kantite | Tretman sifas yo |
| Rail doub tèt vis | Q235 | 4 | Kouch galvanize, kouch galvanize cho, jan kliyan an mande |
| Rail machin pou lave plat | Q235 | 4 | galvanize kouch oswa lwil nwa |
| Rail nwa hex M24 | Q235 | 4 | rad galvanize oswa lwil nwa |
| Rail clip A&Rail clip B | 60Si2Mn | 4 | Lwil nwa |
| Rail Izolan 14# & Rail Izolan 20# | Q235 | 4 | lwil nwa |
| Rail Izolan 10 # & Rail Izolan 6 # | Q235 | 4 | Lwil nwa |
| Plak gid tren | Pa66+30%GF | 4 | Nwa oswa blan |
| Rail Pad | EVA oswa kawotchou | 2 | Nwa |
Dapre si wi ou non yo gen fonksyon ajisteman wotè, Fastener clip elastik Kalite I ka divize an Fastener elevasyon ak Fastener ki pa -elevasyon. De yo diferan anpil nan estrikti, fonksyon ak senaryo aplikasyon.
Diferans ki genyen ant Kalite A ak Kalite B klip elastik nan Tip I Railway Fastening System
Marking
Kalite A klip yo make "ⅠA" sou sifas la.
Kalite B klip yo make "ⅠB" sou sifas la.
Dimansyon
Kalite A: Apeprè . 74mm × 129mm nan gwosè, ak yon wotè kouwòn nan 30.4mm.
Kalite B: Apeprè . 68mm × 129mm nan gwosè, ak yon wotè kouwòn nan 29mm.
Kalite A an jeneral pi long pase Tip B.
Paramèt teknik
Kalite A: Fòs blocage Pi gran pase oswa egal a 8.0 kN; kou elastik 9 mm.
Kalite B: Fòs blocage Pi gran pase oswa egal a 9.0 kN; kou elastik 8 mm.
Pozisyon enstalasyon yo
Nan seksyon tren 50 kg/m:
Kalite A klip yo itilize pou seksyon presegondè.
Kalite B klip yo itilize pou seksyon jwenti.
Dyagram Schematic Divizyon Dimansyon Pati Mwayen ak Pati Elastik la:
Aplikasyon pou pwodwi
Sistèm fixation tren tip I la sitou aplike nan liy dwat yo nan liy tren pasaje yo-konjwen machandiz ak liy ki gen yon reyon koub ki pa mwens pase 295m. Li se apwopriye pou tren yo ballasted ak traverses konkrè pou 50kg / m ray asye. Pandan se tan, li kapab tou itilize pou tren yo ak ray asye 60kg/m mete ak liy san pwoblèm, epi li se apwopriye pou tren yo liy san pwoblèm ak ray asye 60kg/m mete sou liy dwat yo nan estanda-kalib tren oswa koub yo ak yon reyon R pi gran pase oswa egal a 350m beton dòmi ak shoulderless rails.
Lòt pwodwi ou ka bezwen
Si ou gen kondisyon espesyal pou longè oswa pi wo materyèl fòs, tanprikontakte noupou pwodiksyon koutim espesyal.
Pwodwi nou yo

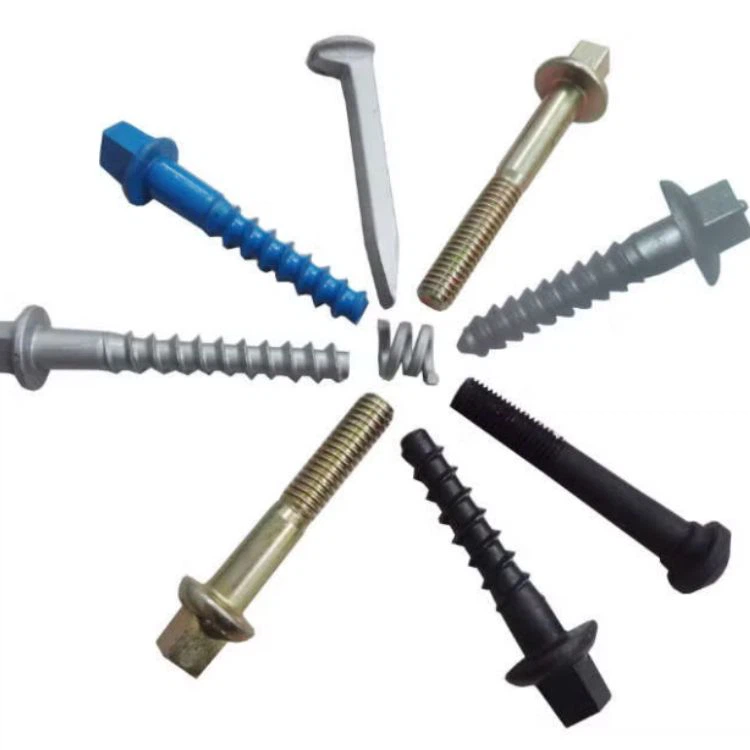

Rail Spike
Rail Bolt
tren Clip
Rail Pad
GNEE RAIL gen yon seri konplè nan sistèm kontwòl kalite strik pou pwodiksyon Fastener tras nan tout pwosesis fabrikasyon an, soti nan akizisyon matyè premyè nan aplikasyon an nan Fastener fini. Yon ekip enspeksyon pwofesyonèl tcheke chak pwosesis sou liy pwodiksyon an, epi yo fè enspeksyon offline chak dezèdtan pou asire ke kliyan yo bay bon jan kalite pwodwi -.
Kisa GNEE RAIL itilize pou enspekte klip tren yo fini?
Brinell dite tèsteur
Analyzer kabòn ak souf
Rockwell Hardness Machine pou teste materyèl metalik
Otomatik Enpak Tès machin
Mikwoskòp metalografik
Otomatik analizè gwo-vitès
Fatig tès machin
Metalografik Specimen Polisaj machin
Espesimèn metalografik montre machin
