Sistèm tache tren an se yon pati enpòtan nan estrikti nan tras ray tren ki konpoze de divès kalite Fastener tren (materyèl OTM). Fonksyon prensipal li se byen fèm ranje ray yo sou dormeur yo oswa plak tras asire estabilite nan ray yo.Sa sistèm nan Fastener ka divize an plizyè kalite dapre kalite a tras, senaryo l ', ak materyèl, epi li se ekipe ak eleman diferan.

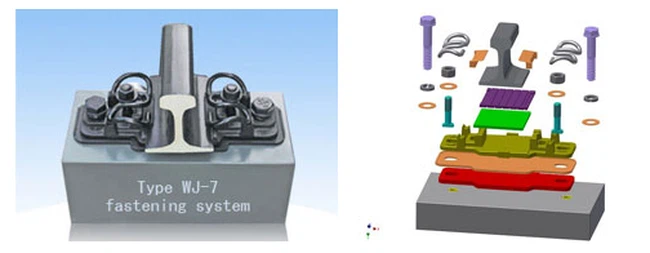

WJ-7 sistèm fikse
Yon sistèm separe separe ki fèt pou tracks ballastless, konpatib ak CRTSⅰ slab - kalite oswa * CRTS DOUBLE - blòk SK-1 Aplikasyon *.
WJ {{1} Li ka gen ladan tou kousinen nivelman tren (oswa ranpli-kalite kousinen) ak plakaj plak baz nivelman.
| Espesifikasyon pou yon inite nanWJ-7 Rail Fikse Sistèm | ||
| Sijè | Kantite | Materyo |
| Clip | 2 | 60Si2MNA |
| T - Bolt Nut Washer | 2 | Q235A |
| Rail Insulator | 2 | PA66 |
| Mare plak | 1 | QT450-10 |
| Plak tanpon izole | 1 | Gòm |
| Rail Pad | 1 | Eva, oswa kawotchou |
| Anchor boulon | 1 | Q235A |
| Spring machin pou lave | 2 | 60Si2mn |
| Plain machin pou lave | 2 | QT450-10 |
| Dowel plastik | 2 | HDPE, ranfòse nilon 66 (PA66) |
WJ-8 sistèm fikse
YonEntegre sistèm epolè tacheki fèt poutren ballastless, konpatib akCrtsⅱ slab - Kalite, Crtsⅲ slab - Kalite, oswa * crts doub - blòk SK-2 Sleeper * aplikasyon.
Sistèm nan fikse WJ-8 konprann yonSpike vis, plat machin pou lave, pou kouvri, izole blòk kalib, Plak kalib, Rail Pad, pille, Pad elastik plakakEmbedded manch rad. Anplis de sa, li akomode ajisteman wotè tren, li gen ladantren nivelman shimsakPentiPlate kousinen nivelman.
| Espesifikasyon pou yon inite nanWJ-8 Rail Sistèm Fikse | ||
| Sijè | Kantite | Materyo |
| Clip | 2 | 60Si2MNA |
| Spike vis | 2 | 20mntiB |
| Plat machin pou lave | 2 | Q235A |
| Rail Insulator | 2 | PA66 |
| Gid plak | 2 | Ranfòse nilon 66 (PA66) |
| Rail Pad | 1 | Eva, oswa kawotchou |
| Mare plak | 1 | QT450-10 |
| Dowel plastik | 2 | HDPE, ranfòse nilon 66 (PA66) |
| Rail reglabl pad | 2 | PE |
| Mare plak reglabl pad | 2 | PE |
Tape IV clip sistèm fikse
A Boltless Sistèm fikseki fèt poutren ballastedakKalite IIIB epollerless Concrete Dormers.
ATape IV clip sistèm fiksekonsiste de yonpou kouvri, izole blòk kalib, kawotchouakchèz fè entegre.
| Kantite pati pou chak seri Sistèm Rail Clip IV | |||||
| Atik No. | Non | Kte/Set (PCS) | Materyo | Mas oswa volim | Remake |
| 1 | G4 sezon prentan clip | 2 | 60Si2MNA | 1.60kg | Itilize nan zòn jeneral |
| JA Spring Clip | 1.26kg | Itilize nan jwenti tren yo | |||
| JB Spring Clip | 1.28kg | ||||
| 2 | Tren zepòl tz4 | 2 | QT450-10 | 2.80kg | |
| 3 | Rail Insulator G4 | 2 | PA66 | 107.3cm3 | Itilize nan zòn jeneral |
| Rail Insulator G4J | 2 | 91.4cm3 | Itilize nan jwenti tren yo | ||
| 4 | Kawotchou pad rp4 | 1 | Kawotchou natirèl oswa sentetik | 250cm3 | |

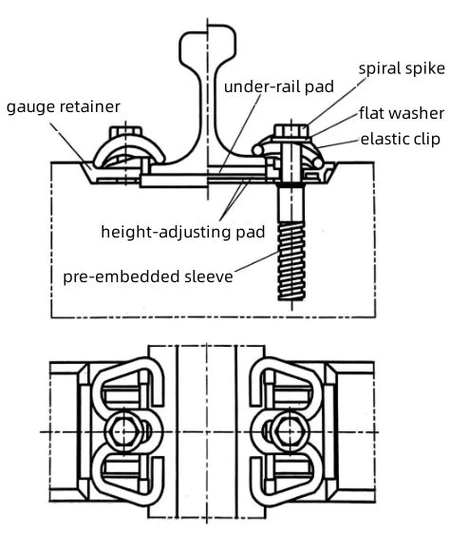

V - Kalite Clip Fikse Sistèm
Yon asanble tache boulon ki fèt pou tren ballasted ak kalite ⅲc dormeur konkrè ak zepòl.
AV - Kalite Clip Fikse SistèmKonsiste de Spikes vis, lave plat, klip, plak kalib, kousinen tren, ak manch entegre. Anplis de sa, plak nivelman yo enkli nan akomode kondisyon ajisteman wotè tren yo.
| Tape V Fastener System Component List | ||
| Sijè | Kantite | Materyo |
| Clip | 2 | 60Si2MNA |
| Spike vis | 2 | 20mntiB |
| Plat machin pou lave | 2 | Q235A |
| Moso espas | 2 | Q235A |
| Kalib Kabann | 2 | Gòm |
| Rail Pad | 1 | Eva, oswa kawotchou |
| Pad reglabl | 1 | PE |
| Dowel plastik | 2 | PA66 |
